Network (LAN) TOPOLOGY

• Topology fizikal LAN
• Perkakasan Rangkaian
• Teknologi LAN (Local Area Networking)

teknology lan ada 4:

1. Ethernet
2. Token ring
3. FDDI
4. Gigabit Ethernet

Topologi

terdapat 2 jenis iaitu:

1. Fizikal:   rangakaian yang merujuk kepada sesuatu bentuk, konfigurasi  kabel komputer dan peranti lain
2. Logikal: merujuk kepada kaedah penghantaran maklumat antara satu komputer  ke komputer lain.

Jenis-jenis Topologi Fizikal

1. Linear Bus
2. Star
3. Star-Wired Ring
4. Tree
5. FDDI

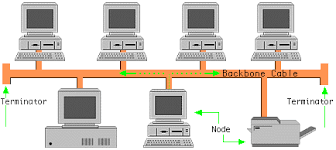

Linear Bus:

• Topologi "Linear Bus" terdiri daripada suatu kabel utama dengan suatu penamat (terminator) dikedua-dua hujungnya.
• Semua nod (seperti komputer pelayan, stesyen kerja dan peranti lain) disambung kepada kabel linear ini.
• Contoh rangkaian yang menggunakan topology Linear Bus ini ialah Ethernet dan LocalTalk.

Kelebihan Topology

• Mudah untuk disambungkan komputer atau peranti lain ke kabel utamanya.
• Memerlukan kuantiti kabel yang lebih kecil jika dibandingkan dengan topology "star".

Kelemahan Topology

• Keseluruhan rangkaian tidak berfungsi jika ada masalah dengan kabel utama.
• Penamat (terminators) diperlukan dikedua-dua hujung kabel tulang belakang.
• Susah untuk mengesan masalah jika keseluruhan rankaian tidak berfungsi.
• Tidak sesuai jika hanya gunakan topologi ini sahaja dalam suatu bangunan.

Star wired

•  Suatu topologi star wired ring secra luarannya hampir sam dengan topologi star. Secar dalamannya, suatu alt tambhan yang dipanggil MAU (multistation access unit) mengandungi kabel yang membenarkan maklumat dihantar dari suatu peranti ke peranti lain dalam bentuk bulatan dan cincin.
• Protokol yang biasa digunakan dengan topologi ini ialah protokol Token Ring.

 Tree

•  Topologi pokok yang mengandungi ciri topologi linear bus dan topologi star
• Terdiri daripada suatu kumpulan ranngkaian topologi star yang disambungkan ke tulang belakang linear bus.
• Membolehkan pengembangan rangkaian sedia ada.

Topologi Tree:

Kebaikan Topologi:

• Point-to-point wiring untuk setiap segment atau bahagian.

Kelemahan Topologi:

• Panjang keseluruhan setiap segmen bergantung kepada jenis kabel yang digunakan.
• Jika kabel tulang belakang (backbone) terputus, semua segmen tidak dapat berfungsi.
• Lebih sukar untuk dikonfigurasikan jika dibandingkan dengan topologi yang lain.

Pemilihan topologi

Pemilihan topologi yang sesuai dipengaruhi oleh faktor-faktor berikut:

• Kewangan: Rangkaian linear bus adalah yang termurah.
• Panjang kabel yang diperlukan: Rangkaian linear bus menggunakan kabel yang lebih pendek.
• Perkembangan masa depan: Dengan topologi star, mengembangkan suatu rangkaian adalah lebih mudah dengan hanya menambah hub.
• Jenis kabel: Jenis kabel yang paling banyak digunakan ialah "unshielded twisted pair" yang selalu digunakn dengan topologi star.

PERKAKASAN RANGKAIAN

Perkakasan rangkaian terdiri daripada komputer, peranti, kad antara muka dan perkakasan lain untuk tujuan melakukan pemerosesan dan komunikasi data dalm suatu rangkaian.

Perkakasan rangkaian

• Pelayan fail (File Servers)
• Stesyen Kerja (workstations)
• Kad Antara Rangkaian (Network Interface Cards)
• Hub (Concentrators/ Hubs)
• Pengulang (Repeaters)
• Jambatan (Bridges)
• Router (Routers)

Pelayan Fail (File Servers)

• Nadi suatu rangkaian.
• Berkeupayaan tinggi.
• Mengandungi perisisan " sistem operasi rangkaian" (network operating system, NOS)
• Pelayan fail mengawal komunikasi maklumat antara nod-nod dalm suatu rangkaian.
• Mempunyai suatu RAID (Redundant Array of Inexpensive Disks) Unit "tape back-up".

Stesyen Kerja (Workstations)

• Dihubungkan ke pelayan
• Tidak semestinya mempunyai cakera liut atau cakera keras kerana fail data boleh disimpan dalam komputer pelayan.
• Hampir semua jenis komputer boleh bertindak sebagai stesyen kerja dalam suatu rangkaian.

Kad Antaramuka Rangkaian (network interface card (NIC))

•  Setengah komputer seperti komputer laptop biasanya menggunakan kemudahan sistem kad atau adaptor luaran (PCMCIA slot)
• Kad Antaramuka adalah satu faktor utama dalam menentukan kelajuan dan pencapaian dlam sesuatu rangkaian.
• 3 rangkaian utama dalm NIC ialah

1. Kad Ethernet
2. Penyambung Localtalk
3. Kad Token Ring

Kad Ethernet:

• Mengandungi penyambungan untuk kabel jenis coaxila atau kabel twisted pair atau kedua-duanya.
• Jika ianya dibinba untuk kabel coaxial, maka penyambungnya ialah BNC.
• Jika ianya dibina untuk kabel twisted pair, ia akan mempunyai suatu penyambungan RJ-45.

Penyambung Localtalk:

• Localtalk merupakan kaedah komputer (yang telah siap pasang) untuk tujuan merangkaikan komputer Macintosh.
• Ia menggunakan utau kotak adaptor khas special adapter box dan suatu kable yang dapat dipasang pada port pencetak (selari ) komputer Macintosh.
• Kekurangan utama penyambungan Loclatalk ini ialah ia sangat perlahan jika dibandingkan dengan ethernet.

Kad Ethernet vs. Localtalk.

Ethernet	LocalTalk
Fast Data Transfer  (10 Mbps)	Slow data transfer ( 23 Mbps)
Expensive- purchased seperately	Built into Macintosh computers
Requires computer slot	No computer slot necessary
Available for most computers	Works only on Macintosh computers

Kad Token Ring:

• Ia hampir sama seperti kad Ethernet.
• Perbezaan ketaranya ialah jenis penyambung yang terdapat di belakang kad itu.
• Kad token Ring secara umumnya hanya mempunyai peyambung 9 pin jenis DIN untuk menyambung kad itu kepada kabel rangkaian.

Pebulang (Repeater)

• Meningkatkan kembali keupayaan signal
• Pengulang ini boleh terdiri daripada suatu alat berasingan atau pun dalam setengah kes fungsinya digabung bersama dengan suatu concentrator.
• Jumlah jarak suatu kabel rangkaian

Jambatan (Bridges)

• Menyambung 2 rangkaian
• peranan jambtan ini ialah mengurus lalulintas di kedua-dua belah rangkaian untuk memastikan pencapaian pergerakan maklumat/data yang optimum.
• Jambatan juga  boleh digunakan untuk menghubungkan dua rangkaian yang mempunyai topologi fizikal yang berbeza ( sistem kabel yang berbeza). Walau bagaimanapun, kedua-dua rangkaian itu mestilah mempunyai protokol yang sama.

Penghala (Router)

• Lebih kurang sama dengan bridge.Lebih bijak (superintelligent bridge). Memilih laluan terbaik mengelakkan berlaku perlanggaran maklumat.
• Sementara jambatan kenal alamat semua komputer yang tedapat di kedua-kedua belahnya, router kenal alamat semua komputer, jambatan dan router yang lain yang terdapat dalam rangkaian.
• LAN sekolah ke Internet, kita perlu mempunyai router. Dalam kes ini, router akan bertindak sebagai 'translator" antara maklumat yang ada dalam LAN dan Internet.
• Ia mampu:

1. Mengawal laluan signal secara berkesan
2. Menghantar (route) maklumat atau mesej antara dua protokol.
3. Menghantar (route) maklumat atau mesej antara topologi linear bus, star, dan star-wired ring
4. Menghantar (route) maklumat atau mesej melalui kabel fiber optic, coaxial, dan twisted -pair
